THC Series

ประสิทธิภาพการระบายความร้อน ขนาด 5 - 76 กิโลวัตต์

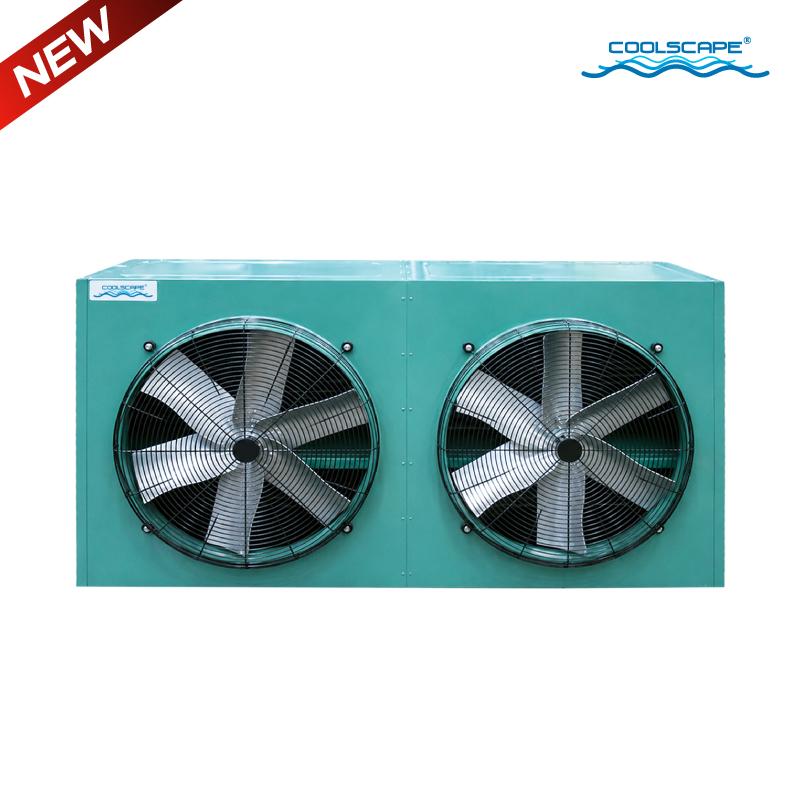

คอนเดนเซอร์ระบายความร้อนด้วยอากาศ THC
  • เหมาะสำหรับงานทำความเย็นและปรับอากาศ                  ขนาดเล็กถึงกลาง
  • สามารถใช้กับน้ำยาทำความเย็นทั้งชนิด HCFC และ HFC เช่น  R-22, R-134a, R-404A, R-507,R-410A, R-407C
  • ความสามารถระบายความร้อนตั้งแต่ 5 -76 กิโลวัตต์
  • ผ่านกระบวนการผลิตจากโรงงานที่มีเครื่องจักรทันสมัย    และได้มาตรฐาน ISO9001:2015

ติดต่อสอบถาม

โครงสร้าง
ผลิตจากเหล็กเคลือบสังกะสี (Galvanized Steel Sheet)  พ่นทั้งภายในและภายนอกด้วยสีฝุ่น ชนิด Polyester ซึ่งทนทานต่อสภาพการกัดกร่อนของสิ่งแวดล้อมภายนอกได้ดี อุปกรณ์จับยึดใช้วัสดุทีผ่านการเคลือบผิวเพื่อป้องกันสนิม ทำให้ง่ายในกรณีที่ต้องการถอดชิ้นส่วนบางส่วน

คอนเดนเซอร์
ใช้คอยล์คุณภาพสูงของ THAN ทำจากฟินอลูมิเนียมและท่อทองแดง ยึดกันโดยการขยายท่อทองแดงด้วยวิธีเชิงกล เพื่อให้ฟินรัดแน่น เพิ่มประสิทธิภาพในการระบายความร้อน และมีการทดสอบการรั่วของคอลย์ทุกตัว จึงมั่นใจได้ในคุณภาพ

พัดลม
ใช้พัดลมคุณภาพสูงนำเข้าจากต่างประเทศ ประสิทธิภาพสูง ผ่านการทดสอบสมดุลทั้งแบบพลศาสตร์และสถิตย์ศาสตร์ พัดลมจึงทำงานเงียบ ไม่สั่น และตัดปัญหาใบพัดฉีกขาด สามารถใช้งานได้ยาวนาน


แบบไม่มีพัดลมระบายความร้อน

Model Heat Rejection (kW) Connection (Inch) Fan Motor  Size
In Out Blade x Qty. (mm.) Current x Qty. (A) W L H
THC 140 -  5/8  1/2 - - 250 635 470
THC 180 -  5/8  1/2 - - 250 635 520
THC 210 -  5/8  1/2 - - 302 635 520
THC 290 -  5/8  1/2 - - 302 736 622
THC 360 -  5/8  1/2 - - 302 990 673
THC 440 -  3/4  1/2 - - 302 990 673
THC 450 -  3/4  1/2 - - 250 1117 622
THC 470 -  3/4  1/2 - - 330 990 673
THC 500 -  3/4  1/2 - - 302 1117 622
THC 530 -  3/4  1/2 - - 330 990 826
THC 630 -  7/8  7/8 - - 302 1295 724
THC 660 -  7/8  7/8 - - 330 990 876
THC 720 -  7/8  7/8 - - 302 1295 724
THC 760 -  7/8  7/8 - - 302 1498 826
THC 850 -  7/8  7/8 - - 302 1498 826
THC 920 -  7/8  7/8 - - 330 1498 826
THC 1060 -  7/8  7/8 - - 330 1498 826
THC 1100 -  7/8  7/8 - - 302 2172 826
THC 1170 -  1-1/8  1-1/8 - - 330 1625 927
THC 1260 -  1-1/8  1-1/8 - - 302 2172 826
THC 1320 -  1-1/8  1-1/8 - - 330 1625 927
THC 1420 -  1-3/8  1-3/8 - - 328 1675 1079
THC 1510 -  1-3/8  1-3/8 - - 302 1498 1638
THC 1670 -  1-3/8  1-3/8 - - 330 2413 927
THC 1700 -  1-3/8  1-3/8 - - 302 1498 1638
THC 1840 -  1-3/8  1-3/8 - - 330 1498 1638
THC 2000 -  1-3/8  1-3/8 - - 330 2413 927
THC 2110 -  1-3/8  1-3/8 - - 330 1498 1638

แบบมอเตอร์พัดลมรุ่นมาตรฐาน

Model Heat Rejection (kW) Connection (Inch) Fan Motor  Size
In Out Blade x Qty. (mm.) Current x Qty. (A) W L H
THC 140 Y 4.98  5/8  1/2 350 x 1 0.40 x 1 250 635 470
THC 180 Y 5.90  5/8  1/2 400 x 1 0.47 x 1 250 635 520
THC 210 Y 8.48  5/8  1/2 450 x 1 0.55 x 1 302 635 520
THC 290 Y 11.16  5/8  1/2 450 x 1 0.55 x 1 302 736 622
THC 360 Y 14.01  5/8  1/2 450 x 1 0.55 x 1 302 990 673
THC 440 Y 15.99  3/4  1/2 500 x 1 0.85 x 1 302 990 673
THC 450 Y 16.33  3/4  1/2 450 x 2 0.55 x 2 250 1117 622
THC 470 Y 17.58  3/4  1/2 500 x 1 0.85 x 1 330 990 673
THC 500 Y 18.91  3/4  1/2 450 x 2 0.55 x 2 302 1117 622
THC 530 Y 19.30  3/4  1/2 500 x 1 0.85 x 1 330 990 826
THC 630 Y 22.86  7/8  7/8 500 x 2 0.85 x 2 302 1295 724
THC 660 Y 23.87  7/8  7/8 630 x 1 1.60 x 1 330 990 876
THC 720 Y 26.24  7/8  7/8 500 x 2 0.85 x 2 302 1295 724
THC 760 Y 27.91  7/8  7/8 500 x 2 0.85 x 2 302 1498 826
THC 850 Y 31.53  7/8  7/8 500 x 2 0.85 x 2 302 1498 826
THC 920 Y 32.37  7/8  7/8 630 x 2 1.60 x 2 330 1498 826
THC 1060 Y 35.04  7/8  7/8 630 x 2 1.60 x 2 330 1498 826
THC 1100 Y 41.69  7/8  7/8 500 x 3 0.85 x 3 302 2172 826
THC 1170 Y 42.68  1-1/8  1-1/8 630 x 2 1.60 x 3 330 1625 927
THC 1260 Y 49.56  1-1/8  1-1/8 500 x 3 0.85 x 3 302 2172 826
THC 1320 Y 45.53  1-1/8  1-1/8 630 x 2 1.60 x 2 330 1625 927
THC 1420 Y 52.81  1-3/8  1-3/8 630 x 2 1.60 x 2 328 1675 1079
THC 1510 Y 60.04  1-3/8  1-3/8 500 x 4 0.85 x 4 302 1498 1638
THC 1670 Y 65.89  1-3/8  1-3/8 630 x 3 1.60 x 3 330 2413 927
THC 1700 Y 67.21  1-3/8  1-3/8 500 x 4 0.85 x 4 302 1498 1638
THC 1840 Y 66.96  1-3/8  1-3/8 630 x 4 1.60 x 4 330 1498 1638
THC 2000 Y 68.86  1-3/8  1-3/8 630 x 3 1.60 x 3 330 2413 927
THC 2110 Y 70.06  1-3/8  1-3/8 630 x 4 1.60 x 4 330 1498 1638


แบบมอเตอร์พัดลมคุณภาพสูง

Model Heat Rejection (kW) Connection (Inch) Fan Motor  Size
In Out Blade x Qty. (mm.) Current x Qty. (A) W L H
THC 140 E 5.41  5/8  1/2 350 x 1 0.40 x 1 250 635 470
THC 180 E 6.41  5/8  1/2 400 x 1 0.47 x 1 250 635 520
THC 210 E 9.22  5/8  1/2 450 x 1 0.55 x 1 302 635 520
THC 290 E 12.13  5/8  1/2 450 x 1 0.55 x 1 302 736 622
THC 360 E 15.22  5/8  1/2 450 x 1 0.55 x 1 302 990 673
THC 440 E 17.38  3/4  1/2 500 x 1 0.85 x 1 302 990 673
THC 450 E 17.75  3/4  1/2 450 x 2 0.55 x 2 250 1117 622
THC 470 E 19.11  3/4  1/2 500 x 1 0.85 x 1 330 990 673
THC 500 E 20.56  3/4  1/2 450 x 2 0.55 x 2 302 1117 622
THC 530 E 20.98  3/4  1/2 500 x 1 0.85 x 1 330 990 826
THC 630 E 24.85  7/8  7/8 500 x 2 0.85 x 2 302 1295 724
THC 660 E 25.95  7/8  7/8 630 x 1 1.60 x 1 330 990 876
THC 720 E 28.52  7/8  7/8 500 x 2 0.85 x 2 302 1295 724
THC 760 E 30.34  7/8  7/8 500 x 2 0.85 x 2 302 1498 826
THC 850 E 34.28  7/8  7/8 500 x 2 0.85 x 2 302 1498 826
THC 920 E 35.19  7/8  7/8 630 x 2 1.60 x 2 330 1498 826
THC 1060 E 38.08  7/8  7/8 630 x 2 1.60 x 2 330 1498 826
THC 1100 E 45.32  7/8  7/8 500 x 3 0.85 x 3 302 2172 826
THC 1170 E 46.39  1-1/8  1-1/8 630 x 2 1.60 x 3 330 1625 927
THC 1260 E 53.87  1-1/8  1-1/8 500 x 3 0.85 x 3 302 2172 826
THC 1320 E 49.49  1-1/8  1-1/8 630 x 2 1.60 x 2 330 1625 927
THC 1420 E 57.40  1-3/8  1-3/8 630 x 2 1.60 x 2 328 1675 1079
THC 1510 E 65.26  1-3/8  1-3/8 500 x 4 0.85 x 4 302 1498 1638
THC 1670 E 71.62  1-3/8  1-3/8 630 x 3 1.60 x 3 330 2413 927
THC 1700 E 73.05  1-3/8  1-3/8 500 x 4 0.85 x 4 302 1498 1638
THC 1840 E 72.79  1-3/8  1-3/8 630 x 4 1.60 x 4 330 1498 1638
THC 2000 E 74.84  1-3/8  1-3/8 630 x 3 1.60 x 3 330 2413 927
THC 2110 E 76.15  1-3/8  1-3/8 630 x 4 1.60 x 4 330 1498 1638
หมายเหตุ  :  ใช้ระบบไฟฟ้า 380V/3Ph/50Hz

Y = Weiguang      E = EBM papst
                    สำหรับระบบไฟฟ้า 220V/1Ph/50Hz สามารถสอบถามรายละเอียดเพิ่มเติมได้จากพนักงานขาย

REMARK:  คำนวณค่า Heat Rejection ที่เงื่อนไข TD=12K, SH5K, SC5K
                  คำนวณค่า Heat Rejection จากสารทำความเย็น R-404A

HR (Heat Rejection)                        หากต้องการหาค่า HR จากสารทำความเย็นชนิดอื่น
HR @ 12K TD = HR x 1.00               R-22 = HR x 0.98
HR @ 10K TD = HR x 0.82               R-134A = HR x 0.97
HR @ 8K TD = HR x 062                  R-407C = HR x 1.004


THC Catalogue
